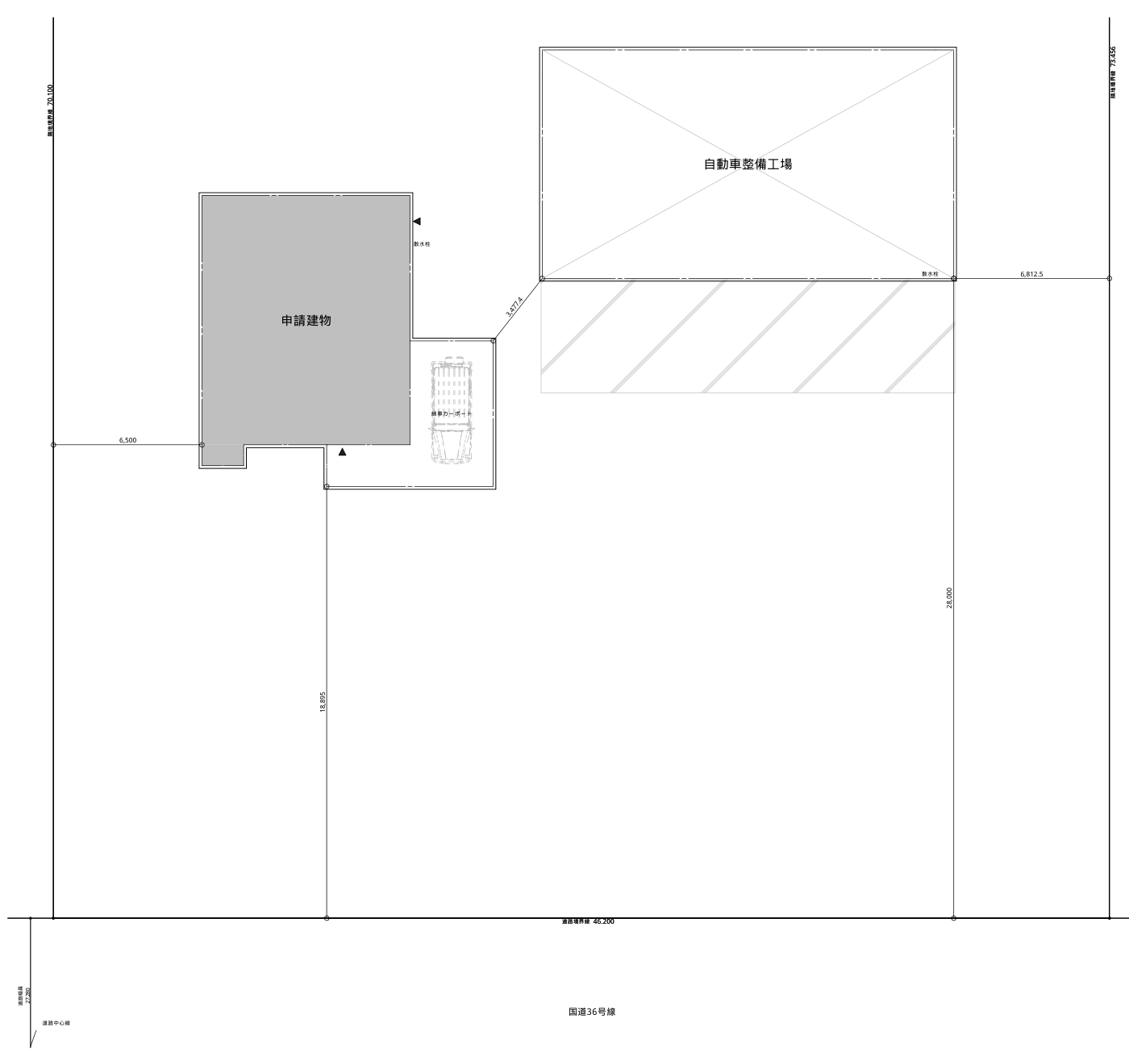

事務所は2026年8月18日、整備工場は2026年8月12日のプレゼン図面をもとにした3Dモデルです。2棟の位置関係は新しい8月18日の配置図を基準にしています。
- 図面から反映

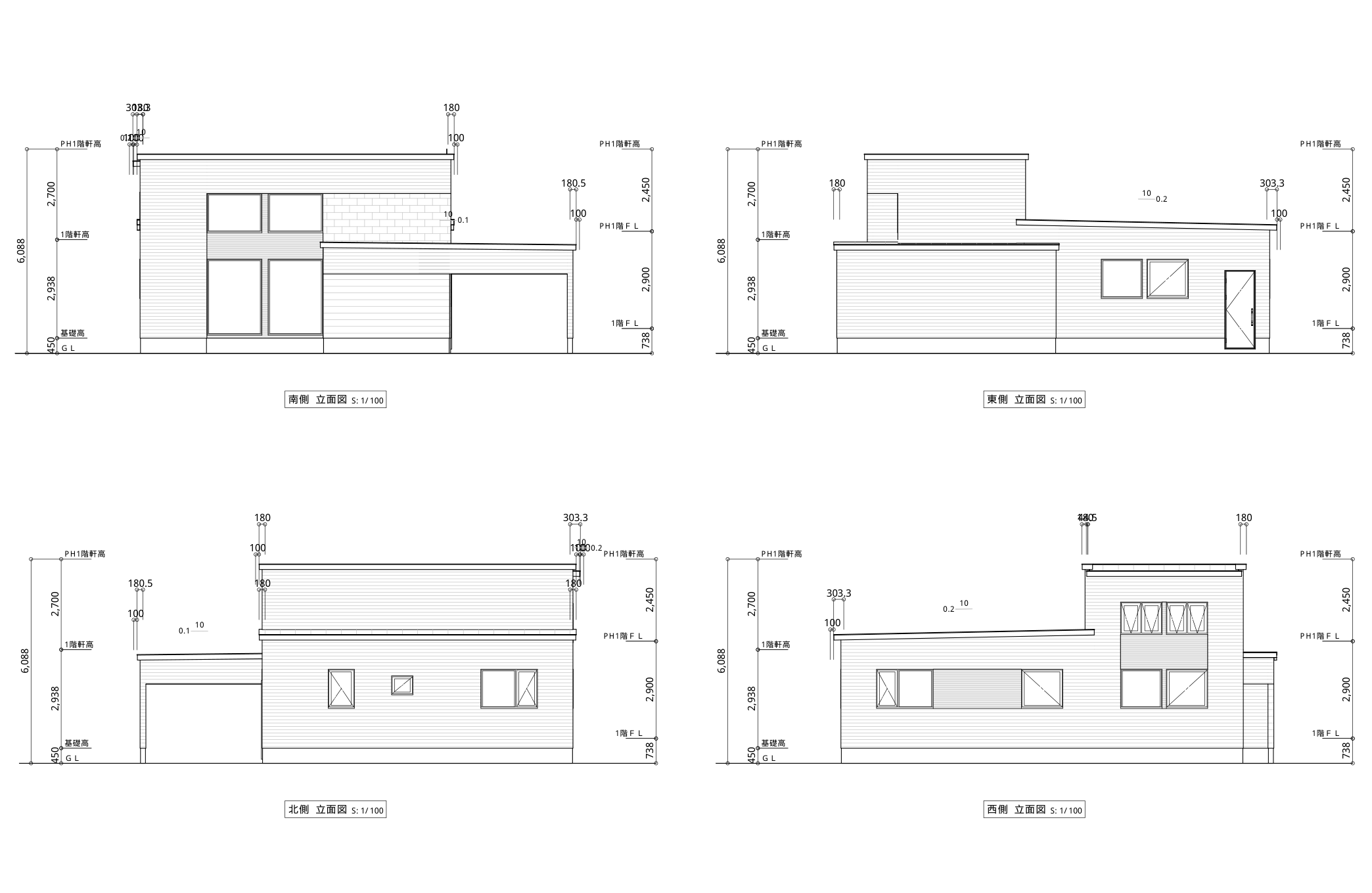

- 1階101.02㎡。待合室20帖、事務所14.9帖、応接室6帖、給湯・更衣室9.5帖、受付、WC2室、事務所玄関、収納、納車カーポート。外形、開口の位置、高天井と小屋裏の構成。
- 外観の参考
- 黒い横張り外壁、木目・石目のアクセント、白い基礎、納車カーポート。整備工場の黒い外壁と木目調のシャッターも、提供された外観パースを参考にしています。
- 整備工場

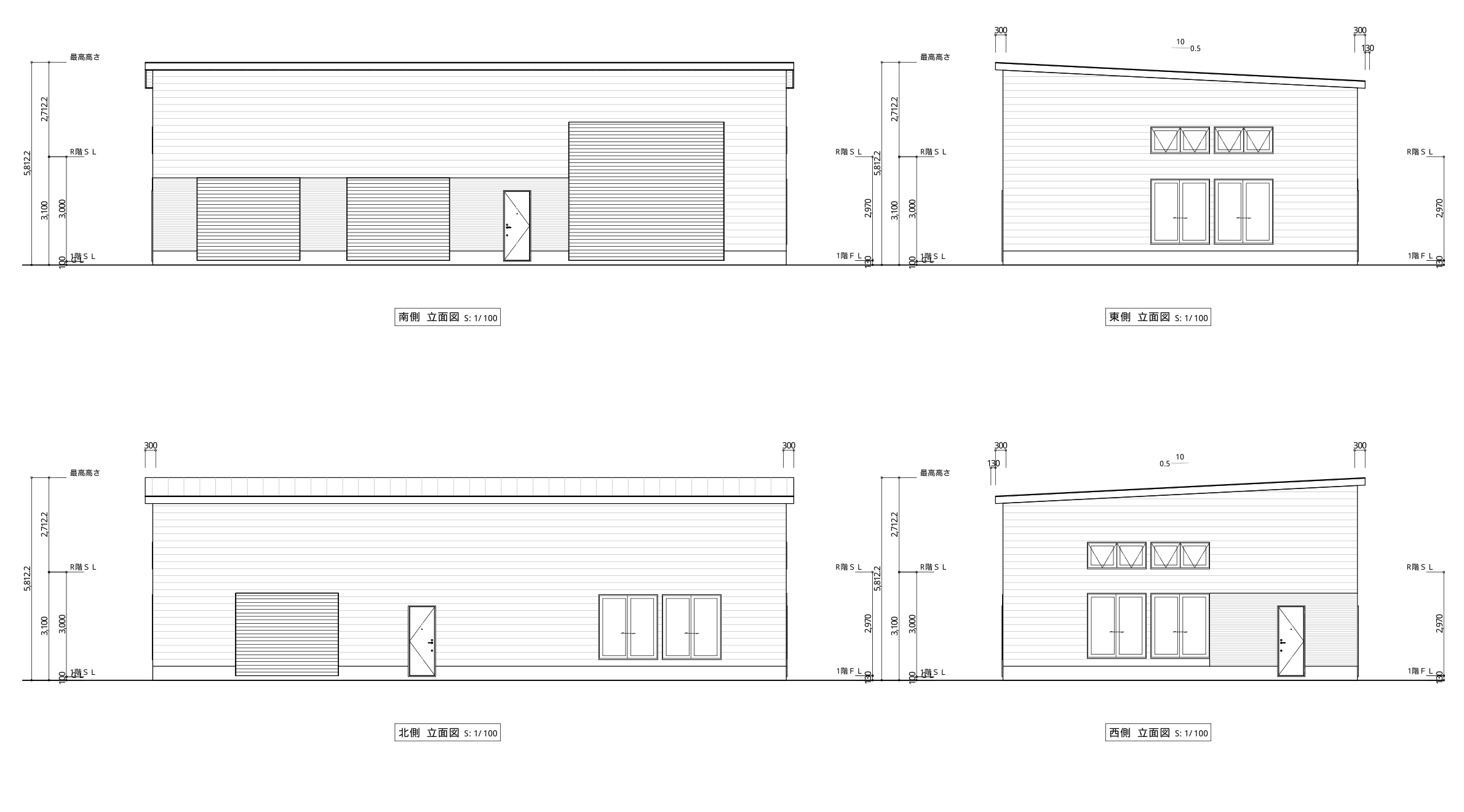

- 18m×10m、180㎡のワンフロア。正面の電動シャッター3か所と背面の手動シャッター1か所、片流れ屋根、前面5mの土間。参考車両2台と作業員2人を配置しています。
- 仮設定
- 内装の色・素材、家具・設備の細部、窓の取付高さの一部、2棟間の敷地は共通の地盤面として簡略化、通常部の仕上げ天井高約2.56m・待合室高天井部約5.20m、内壁厚150mm、照明、車種。室内仕上げ高さは確認用の仮設定です。受付横の造作は形状を簡略化しています。南側収納は入口を確定できないため、内部の視点を設けていません。
- 小屋裏
- 高天井と小屋裏の位置を形状に反映。小屋裏への移動や、図面にない2階の部屋・階段は設けていません。
操作方法
「全体・事務所・整備工場」で見る範囲を選べます。外観はドラッグで回転、ピンチ・スクロールで拡大縮小。「屋内へ」で立体の間取りを開きます。部屋名や「室内を見る」で室内へ進み、ドラッグで見回せます。「前の部屋」「次の部屋」で切り替えます。
間取りの「メニュー」で壁の高さと家具・人物の表示を切り替えられます。待合の4人席に2人、窓側カウンターに1人、応接室に相談中の4人を固定で配置しています。お客様は事務所には入りません。女性スタッフ1人が事務所と受付を行き来します。工場には工具を持って作業する1人と、車の周囲を歩く1人がいます。外観には指定の配置図を参考に店舗前・工場前・道路側の車を配置し、店舗入口の階段下と店舗前の車を行き来する人を追加しています。シャッターの開閉、表示設定、壁紙の変更は建物を切り替えても保持し、ページを閉じると初期状態に戻ります。
実写の360度写真ではありません。設計や発注の寸法は図面をご確認ください。
